產品展示

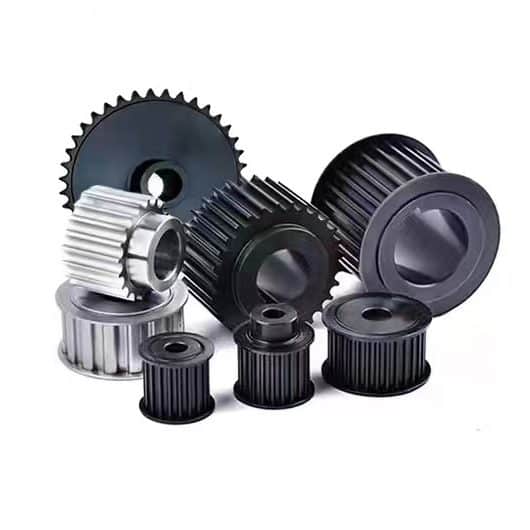

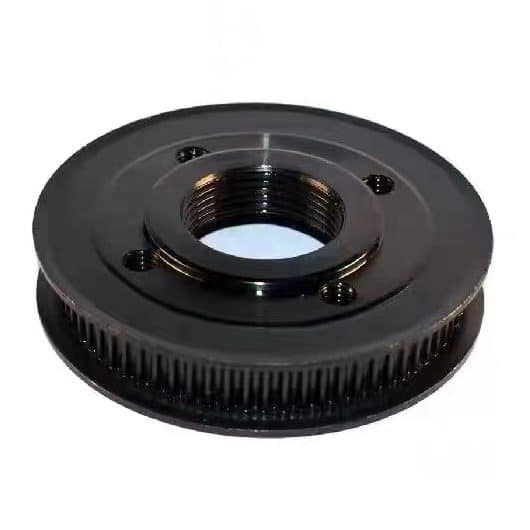

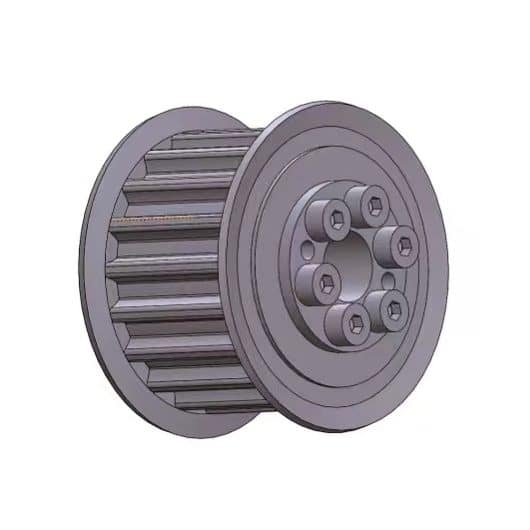

同步帶輪
同步帶輪，材質選用一般以碳素鋼為主，也可按客戶要求采用鋁合金、銅材、尼龍等材料加工；同步帶輪外徑如大于250mm，一般采用鑄鐵材料。圓弧齒輪傳動的特點：圓弧齒輪傳動試點嚙合傳動，值適用于斜齒輪，不能用于直齒輪。 相對曲率半徑比漸開線大，接觸強度比漸開線高。 對中心距變動的敏感性比漸開線大。加工時，對切齒深度要求較高，不允許徑向變位切削，并嚴格控制裝配誤差。

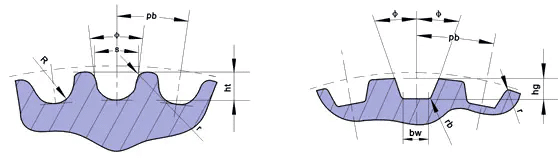

圓弧齒同步帶輪廓尺寸
| 槽型 | 節距 pb | 齒槽深 hg | 齒槽圓弧半徑 R | 齒頂圓半角 r1 | 齒槽寬 s | 兩倍節頂距 2δ | 齒形角 |
| 3M | 3 | 1.28 | 0.91 | 0.26~0.35 | 1.90 | 0.762 | ≈14° |
| 5M | 5 | 2.16 | 1.56 | 0.48~0.52 | 3.25 | 1.144 | ≈14° |
| 8M | 8 | 3.54 | 2.57 | 0.78~0.84 | 5.35 | 1.372 | ≈14° |
| 14M | 14 | 6.20 | 4.65 | 1.36~1.50 | 9.80 | 2.794 | ≈14° |
| 20M | 20 | 8.60 | 6.84 | 1.95~2.25 | 14.80 | 4.320 | ≈14° |
梯形齒同步帶輪廓尺寸
| 型號 | MXL | XXL | XL | L | H | XH | XXH | |||||||
| 齒槽底寬bw | 0.84±0.05 | 1.14±0.05 | 1.32±0.05 | 3.05±0.10 | 4.19±0.13 | 7.90±0.15 | 12.17±0.18 | |||||||
| 齒槽深?hg | 0.69 | 0 | 0.84 | 0 | 1.65 | 0 | 2.67 | 0 | 3.05 | 0 | 7.14 | 0 | 10.31 | 0 |
| -0.05 | -0.05 | -0.08 | -0.10 | -0.13 | -0.13 | -0.13 | ||||||||
| 齒頂圓角半徑 rt | 0.13 | 0.05 | 0.30 | 0.05 | 0.64 | 0.05 | 1.17 | 0.13 | 1.60 | 0.13 | 2.39 | 0.13 | 3.18 | 0.13 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||||||||
| 兩倍節頂距 2β | 0.508 | 0.508 | 0.508 | 0.762 | 1.372 | 2.794 | 3.048 | |||||||
| 齒槽半角Φ+1.5° | 20 | 25 | 25 | 20 | 20 | 20 | 20 | |||||||
| 齒根圓角半徑 rb | 0.35 | 0.35 | 0.41 | 1.19 | 1.60 | 1.98 | 3.96 | |||||||
同步帶輪規格型號標識
表示方式
1. 同步帶輪型號
2. 齒形尺寸、公差及技術參數
3. 各類同步帶輪齒面寬度尺寸表
同步帶輪零件號由節距、齒數及適用同步帶寬度三個參數組成來定義辨識。舉例：零件號AF29-8M-30含義：8mm節距，29齒數，AF表示同步帶輪代碼，并適用30mm同步帶寬度。
同步帶輪的節距是指相鄰齒中心間的距離，單位為毫米。字母對應的節距如下： 2M =迷你特輕型= 2mm 節距;3M =特輕型= 3mm 節距;5M = 輕型= 5mm 節距;8M =重型 = 8mm 節距.
同步帶輪寬度-指能在同步帶輪上運行的最大同步帶寬度，該寬度值為零件號上相應數值的百分之一，單位為毫米。
